- Errores que no deben repetirse en un suministro de obra: la CPM no puede resolverse como un montaje superficial provisional
En las instalaciones temporales de obra sigue apareciendo un error que conviene corregir de raíz: confundir el cuadro provisional de distribución con la caja de protección y medida (CPM). Que el suministro sea temporal no convierte la instalación de enlace en una solución “provisional” al margen del Reglamento Electrotécnico para Baja Tensión y de las especificaciones particulares de la empresa distribuidora.
El caso que se muestra a continuación es útil para el instalador porque evidencia una situación inicial incorrecta y la posterior corrección hacia una solución mucho más alineada con el criterio reglamentario. Las fotografías son especialmente ilustrativas para distinguir qué puede asumirse como cuadro de obra y qué debe ejecutarse como instalación de enlace.

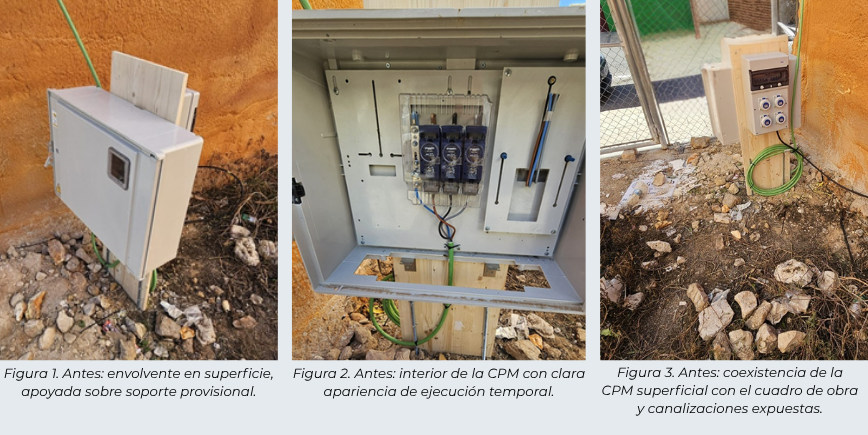

Situación inicial: qué se estaba haciendo mal
En las imágenes iniciales se aprecia una CPM resuelta en montaje superficial, apoyada sobre tablero y con un carácter claramente provisional. Además, la configuración general transmite una imagen típica de obra, válida quizá para un cuadro de tomas, pero impropia para un elemento de enlace que debe quedar definido con estabilidad, protección mecánica, accesibilidad y criterios de emplazamiento reglados.
Por qué esta solución inicial es problemática
Primero, porque una CPM no debe resolverse como un simple montaje superficial de obra. Segundo, porque la imagen del conjunto puede inducir a error operativo y documental: el cuadro provisional de obra tiene una lógica funcional distinta de la instalación de enlace. Y tercero, porque este tipo de ejecución suele derivar en rechazos, retrabajos, demoras en alta de suministro y discusiones evitables con la distribuidora.
Desde el punto de vista práctico, cuando la CPM queda “colgada” de una solución temporal, pierde calidad de implantación: empeora la protección frente a impactos, la robustez del conjunto, el acabado de accesos y la percepción de instalación definitiva en el límite de propiedad. En resumen, el problema no es solo formal; también es técnico y operativo.

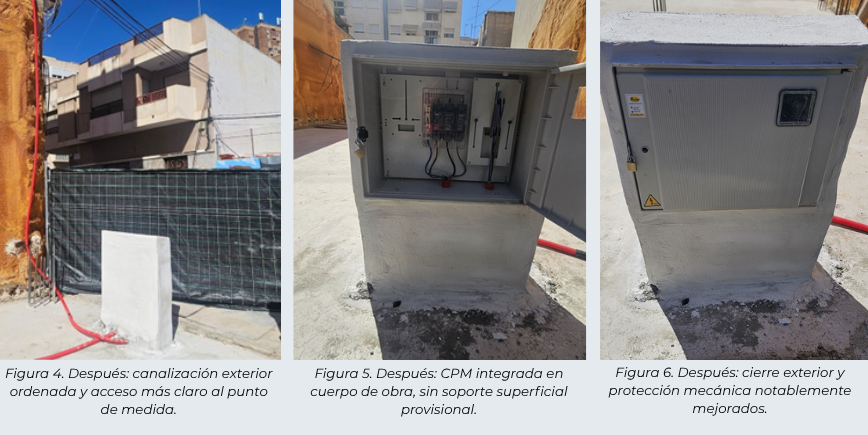

Corrección aplicada: una solución mucho más próxima al criterio exigible
Lo correcto es que la CPM se integre en una solución de obra, con una envolvente sólidamente resuelta, mejor protección mecánica y una implantación que ya no responde al lenguaje de un montaje superficial provisional. Esto separa mejor los conceptos: por un lado, el cuadro de obra; por otro, la caja de protección y medida como parte de la instalación de enlace.
Qué debe recordar el instalador
El suministro sea temporal o definitivo, la CPM debe tratarse siempre como instalación de enlace. Eso significa que la rapidez de la obra no justifica soluciones improvisadas ni apoyos provisionales cuando la norma exige un emplazamiento determinado y un modo de instalación concreto.
La práctica recomendable es resolver desde el inicio la CPM en fachada, valla, nicho o armario prefabricado de hormigón, según corresponda. Así se evitan desmontajes posteriores, costes duplicados y retrasos en la contratación. Cuando exista una circunstancia singular de parcela, entorno urbano o rehabilitación, la alternativa debe quedar justificada y, en su caso, aprobada por la distribuidora.
Base normativa esencial
- ITC-BT-13 del REBT: para la CPM no se admite el montaje superficial; además, los dispositivos de lectura deben quedar entre 0,70 m y 1,80 m sobre el nivel del suelo.
- ITC-BT-13 del REBT: cuando la acometida sea subterránea, la caja se instalará en nicho en pared.
- MT 2.80.12 de i-DE: la CPM se situará en el límite de propiedad, con libre y permanente acceso desde la vía pública, en el exterior del edificio, en valla, empotrada en fachada o en nicho; si ello no es posible, deberá instalarse en armario prefabricado de hormigón. La propia norma indica expresamente que la CPM no se podrá instalar en montaje superficial.
- ITC-BT-33 del REBT: regula la instalación temporal de obra y los cuadros de distribución, pero no modifica las exigencias propias de la instalación de enlace.
Este caso es un recordatorio muy útil para el sector: lo provisional de la obra no legitima una CPM provisionalmente mal resuelta. Diferenciar con claridad entre instalación temporal de obra e instalación de enlace sigue siendo una de las claves para ejecutar correctamente, legalizar a la primera y evitar incidencias innecesarias.
